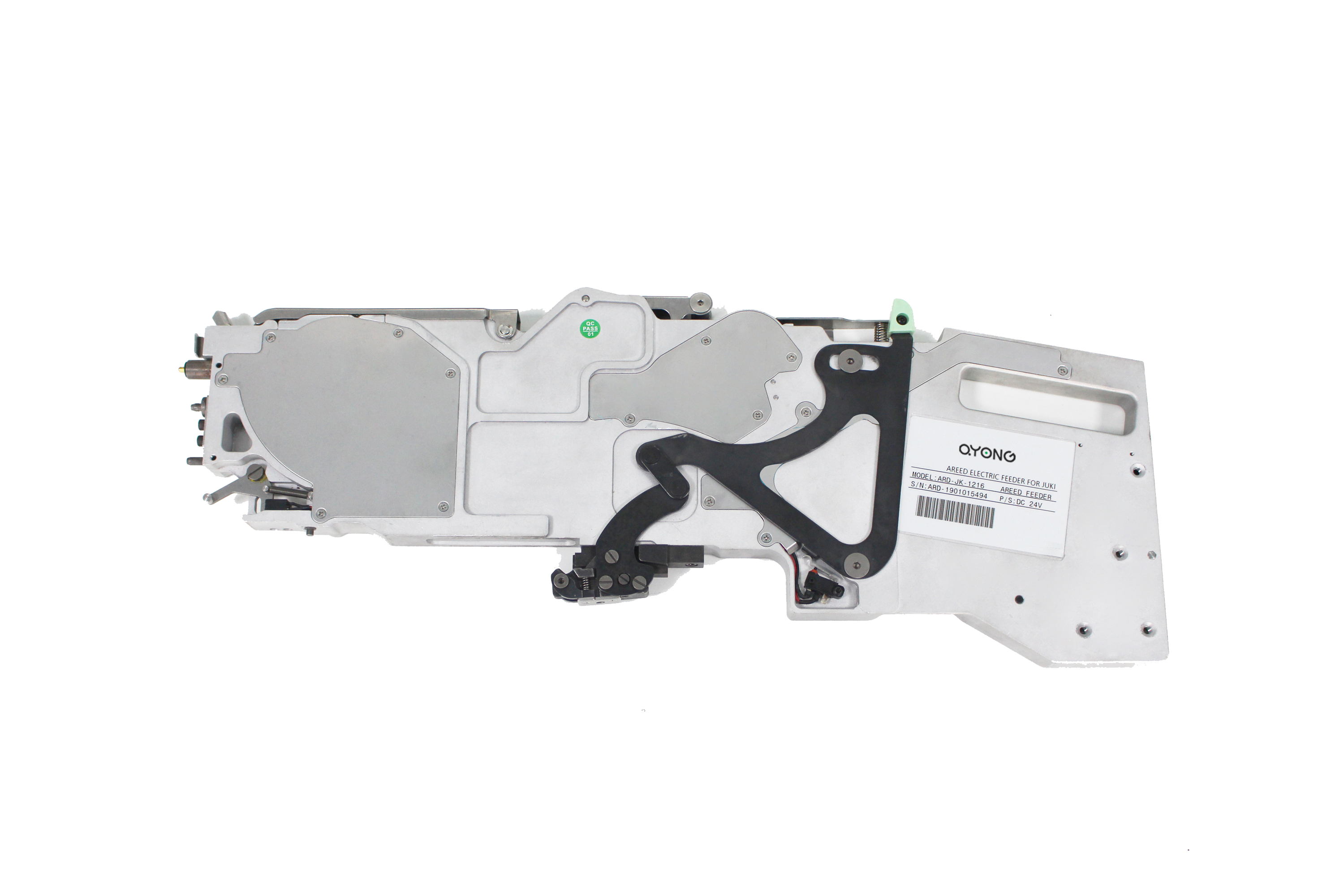

JUKI贴片机供料器

产品的优势



















       电子物料型号范围广。8mm兼容纸胶带两种封装方式，1mm/2mm/4mm步距一键切换。一支AREED 8mm电动飞达代替原有三支8mm飞达使用；一支AREED12mm可以替代12mm和16mm两种规格飞达使用。

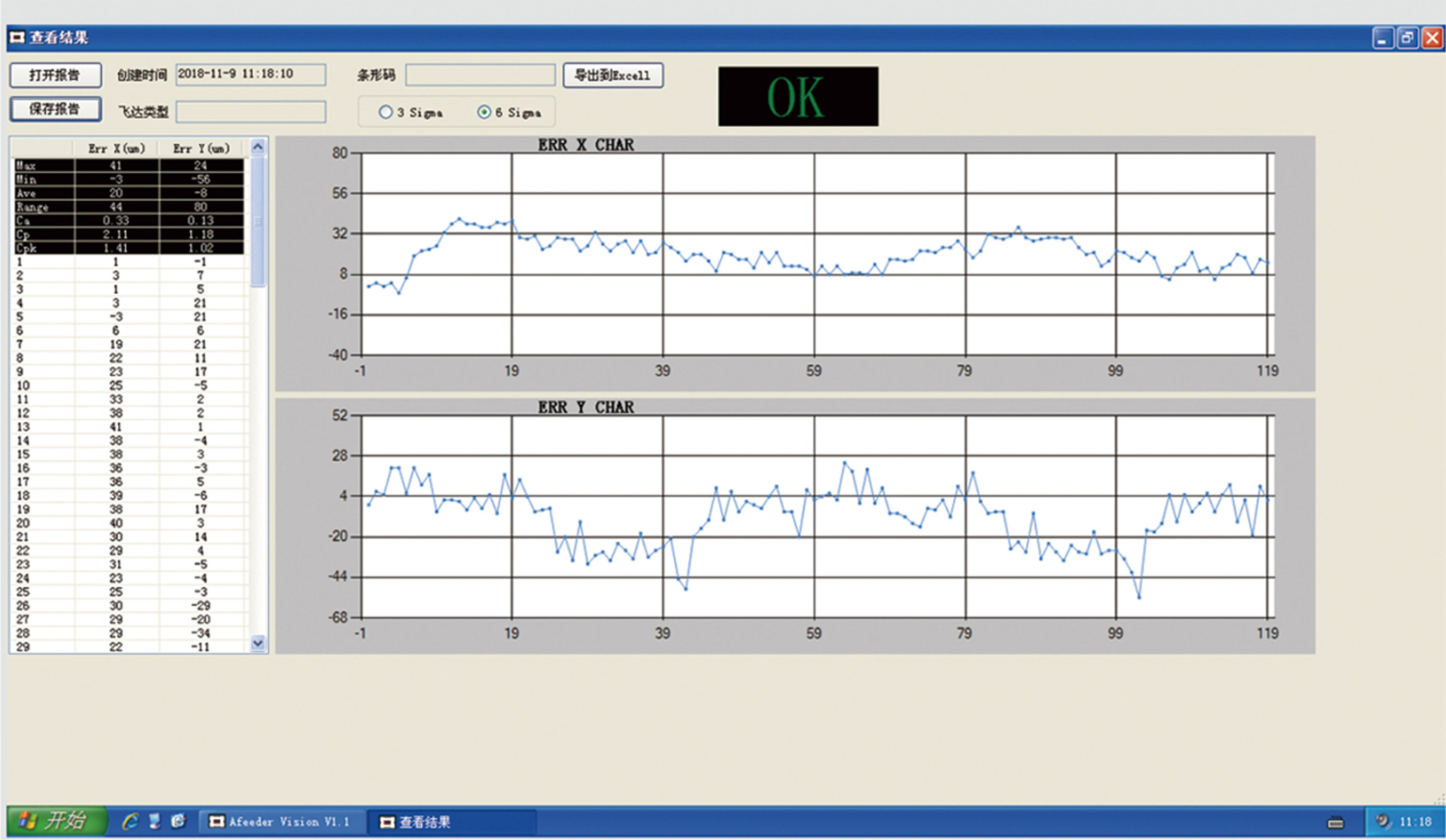

       驱动电机运行较气缸推动振幅小，减少因振动产生的物料偏移。高精度进料齿轮配以高精度电机，确保每次送料都准确无误。自主研发FEEDER校正仪可抓取每一次送料的X/Y坐标数值，计算出CA\CP和CPK数值判断每支FEEDER供料精度的一致性。































 换线速度：正上方剥带，自带覆膜储藏室；批量换线无需拆卸飞达，料满自动开仓提醒，真正意义上实现不停机换料功能，换线效率可以提高三倍以上。

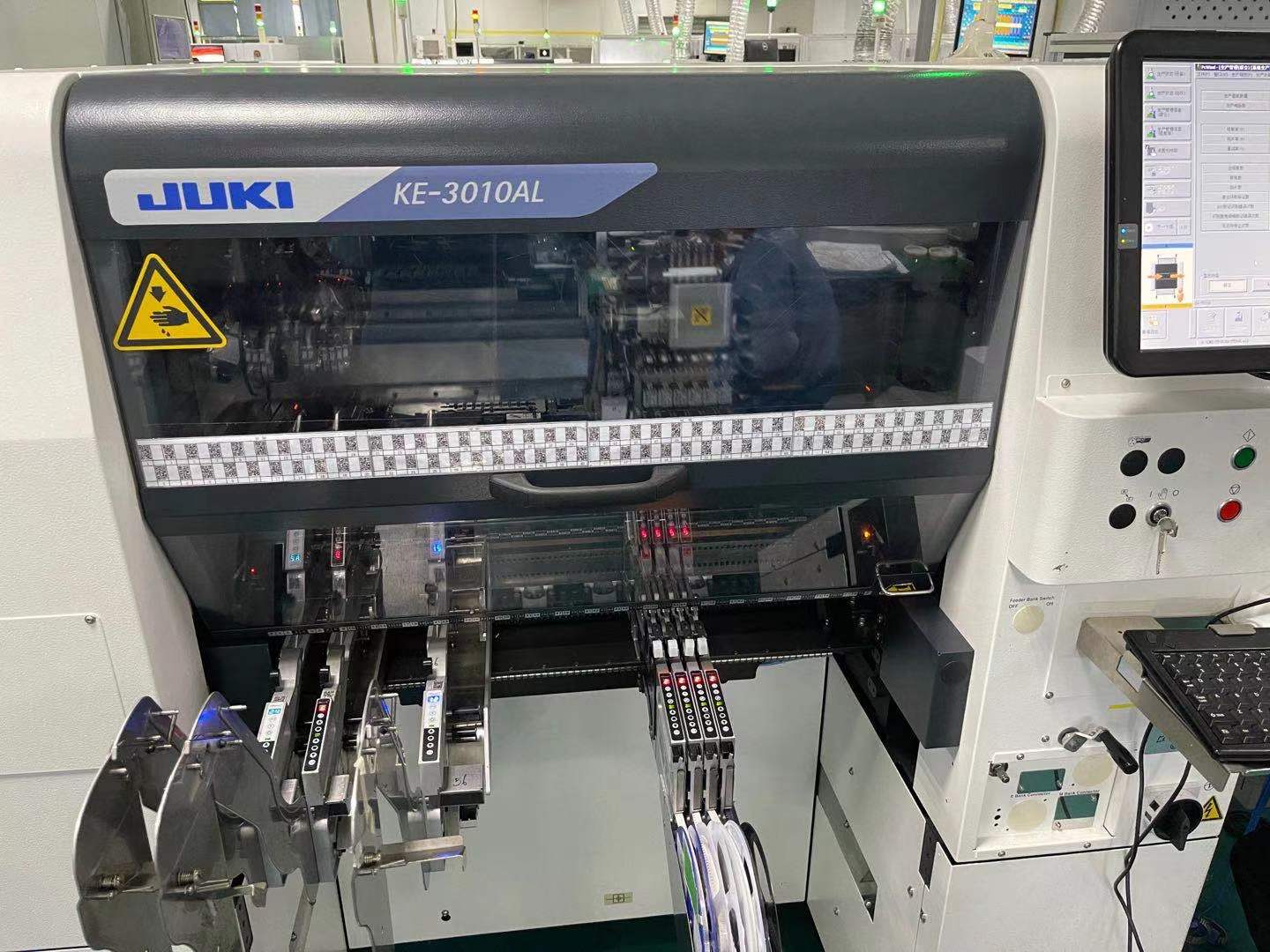

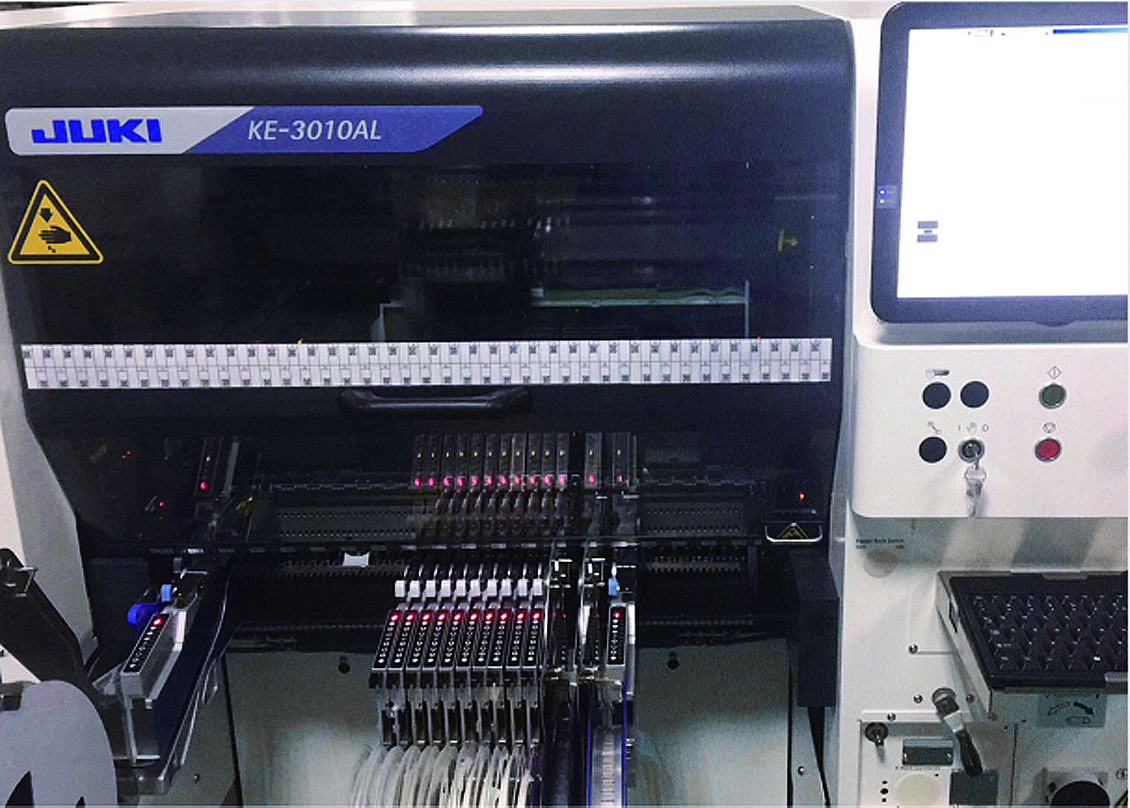

      适用于市面上全部JUKI机械FEEDER平台机器。加装导电支架方便，不更改破坏原有线路，简单安全有效。更改后不干涉原装机械飞达站位，可以同时交替混用。





















适用机型	KE700系列 KE2000系列 FX系列 JX系列KE3000系列
可替代供料器	CTF ATF FTF CTFR FTFR Feeder
主体材质	高强度铝合金
定位方式	三销定位 连杆锁紧
电器接口	单针触点式接口
电压	DC24V
电流	0.5A | 2.5A MAX
通讯方式	间断式红外开关
驱动方式	电动驱动
送料速度	68ms/pcs 4mm间距
供料精度	X轴±0.05mm, Y轴±0.05mm
供料速度	80000CPH
覆膜回收	后置储料仓或斜拉式卷料机构
适用封装	8/12/16/24/32/44/56MM标准SMT封装
适用物料	能采用标准SMT封装的所有物料
换料方式	接料带不停机换料
工作温度湿度	温度  -20~65℃，湿度  20~90%RH, 无冷凝
存贮温湿度	存储温度-40~85℃，储存湿度10~95%
跌落碰撞测试	本体0.5kg/cm2无异常
老化测试	连续工作1000小时无异常
运行记录	完整一致
使用寿命	>=20K hrs.MIL-HDBK-217F(25℃)
